Descripción

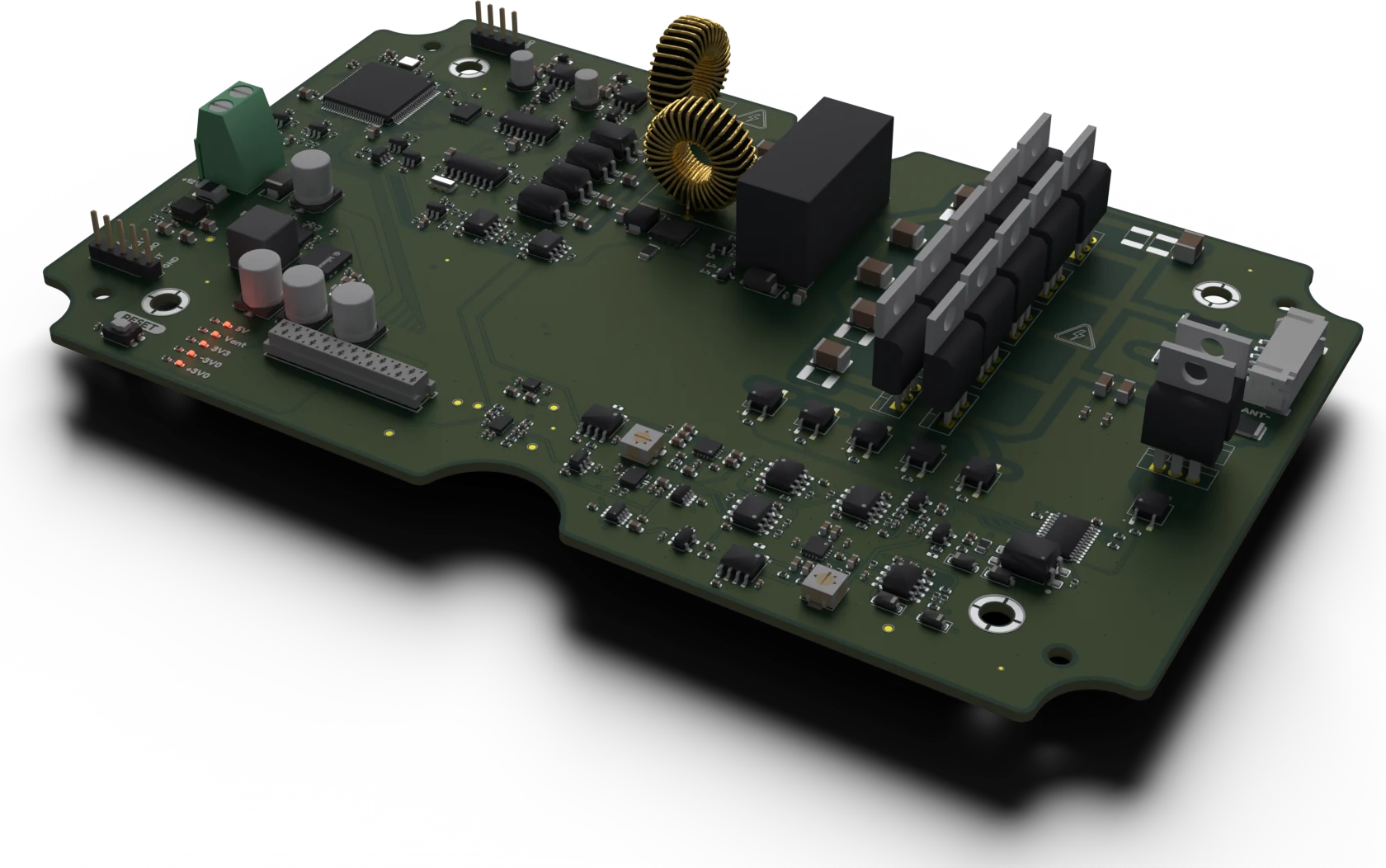

Lector RFID LF basado en STM32H7. La antena se excita con un puente de MOSFET de 600 V y drivers de compuerta dedicados; la señal de respuesta pasa por amplificadores de instrumentación, filtros y VGA antes de digitalizarse. Interfaces de campo protegidas contra transitorios y conmutación aislada con relés de estado sólido.
Retos de diseño resueltos
- Etapa de potencia de antena: 12 MOSFET de 600 V con drivers de compuerta y boost de entrada.
- Recepción de señal débil: INA821, OPA192 y VGA AD8338 con referencia de voltaje de precisión.
- Separación de dominios en 6 capas: alta tensión, analógico sensible y digital rápido.
