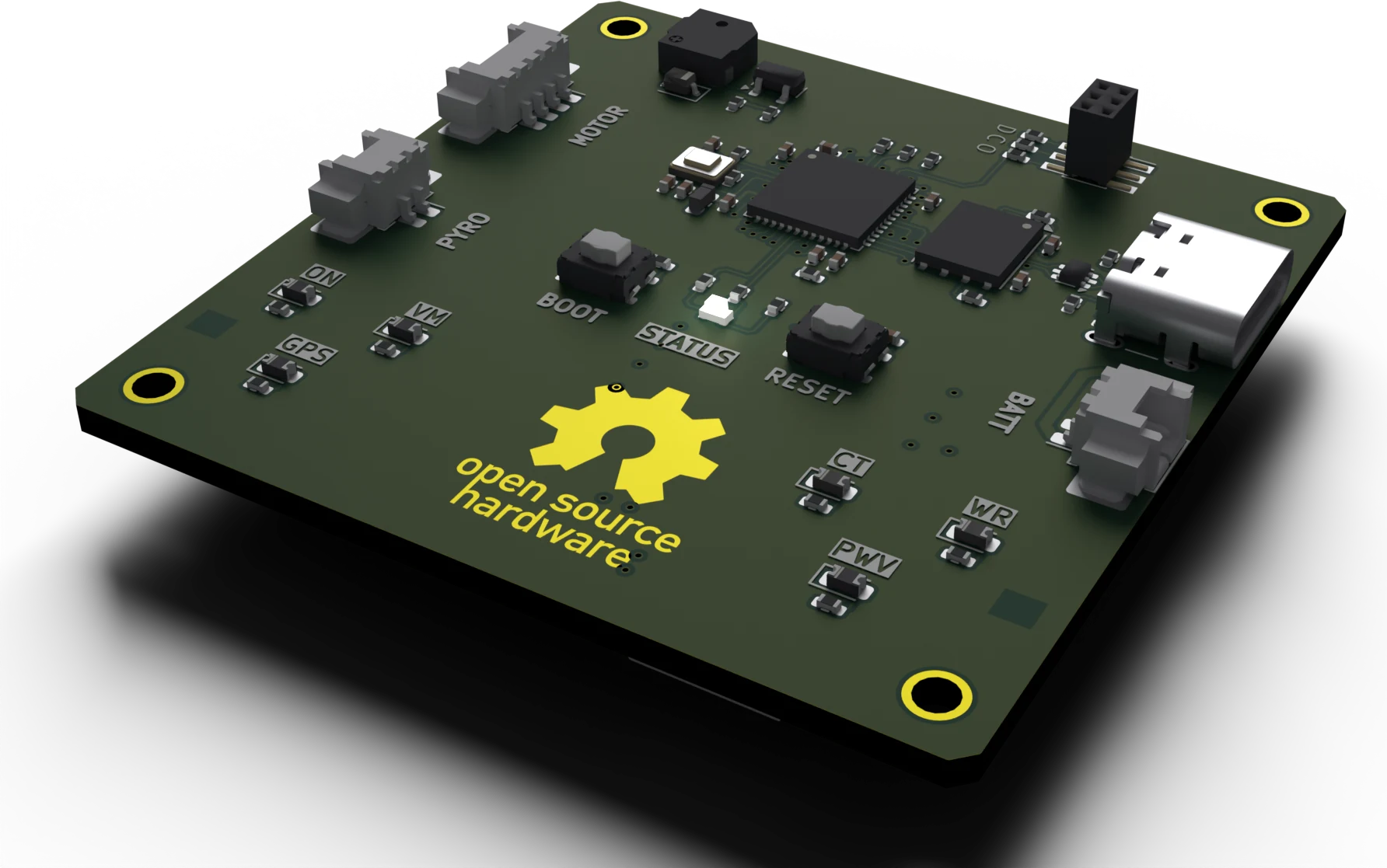

Stella Ignis Cargando modelo 3D… La vista 3D no está disponible en este dispositivo; se muestra la imagen.
Arrastra para girar · clic y rueda para acercar

Descripción

Computadora de vuelo del equipo de cohetería Stella Ignis. Un STM32F411 fusiona IMU, acelerómetro de alto rango, magnetómetro y barómetro, registra el vuelo en memoria flash, transmite telemetría por LoRa y dispara los canales de recuperación.

Retos de diseño resueltos

  1. 8 capas en 50 × 50 mm para separar RF, potencia y sensores.
  2. Alimentación buck-boost desde batería y boost dedicado para los canales pirotécnicos.
  3. Monitoreo de corriente de 3 canales para verificar continuidad y consumo.

Componentes clave

STM32F411MCU principal
RFM96WRadio LoRa
LSM6DSM · ADXL343 · QMC6309 · LPS22HHIMU, alto-g, magnetómetro, barómetro
MT25QMemoria flash de registro
TPS63020 · TPS61089Buck-boost y boost
