IsoHub Cargando modelo 3D… La vista 3D no está disponible en este dispositivo; se muestra la imagen.
Arrastra para girar · clic y rueda para acercar

Descripción

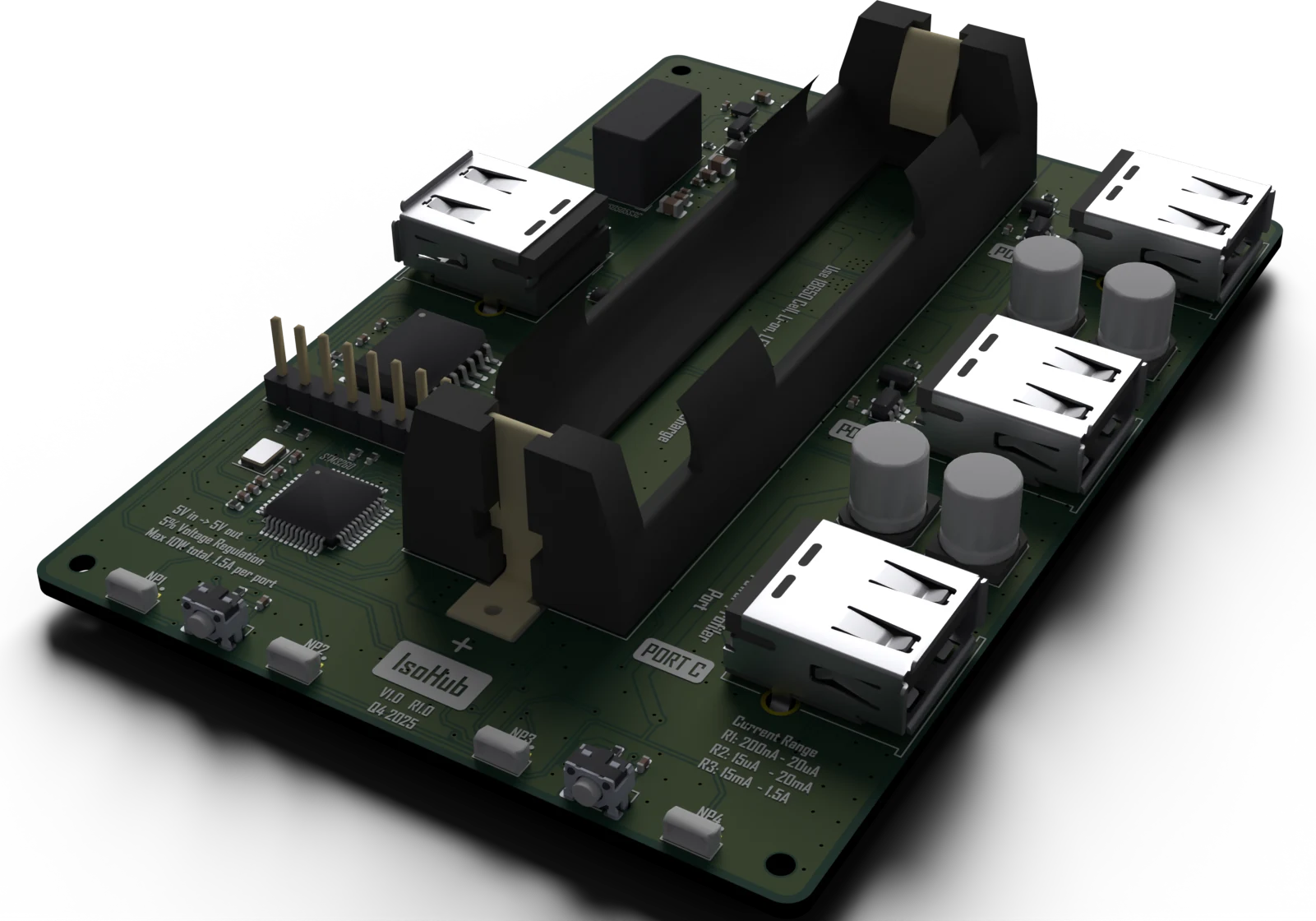

Hub USB que aísla al equipo conectado de la computadora: un aislador USB y un DC-DC aislado separan ambos lados. Cada puerto tiene limitación de corriente; una batería LFP con cargador y un STM32G0 permiten seguir alimentando los dispositivos y medir su consumo.

Retos de diseño resueltos

  1. Aislamiento de datos (ADuM3160) y alimentación (DC-DC aislado) con distancias de fuga en el PCB.
  2. Interruptores de potencia por puerto y medición de energía.

Componentes clave

ADuM3160Aislador USB
TUSB2046Hub USB de 4 puertos
CRE1S0505DC-DC aislado
TPS2069 ×9Interruptores de puerto
BQ25798 · INA228Cargador y monitor de energía
STM32G0B1MCU de supervisión
