Descripción

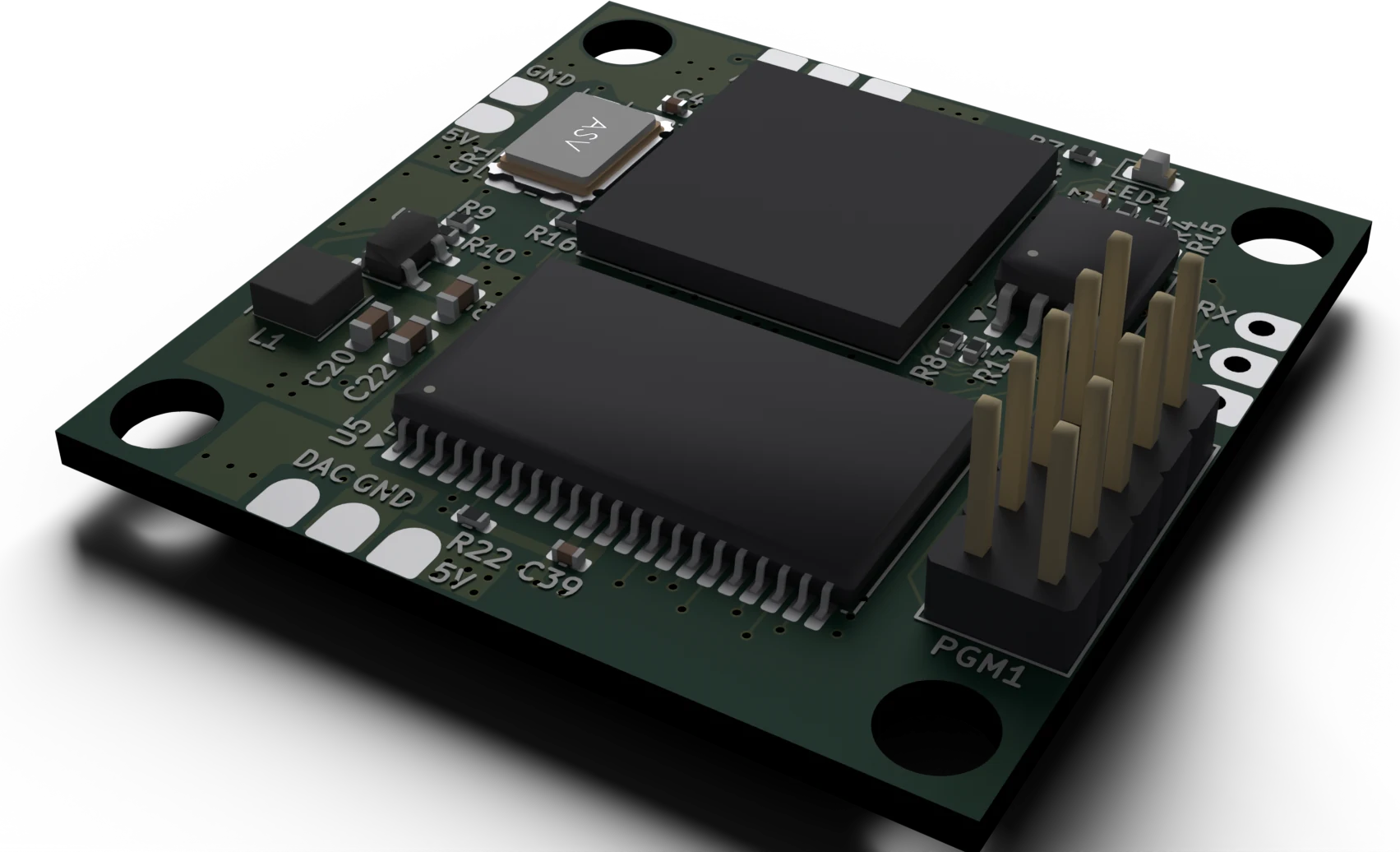

Tarjeta compacta que digitaliza una señal de video analógica, la procesa en una FPGA iCE40 HX8K con memoria SRAM externa y la vuelve a generar con un DAC de alta velocidad. Toda la cadena —conversión, lógica y memoria— cabe en 36 × 36 mm.

Retos de diseño resueltos

1. Ruteo de BGA de 256 bolas en 6 capas y 36 × 36 mm.
2. Buses paralelos de alta velocidad entre ADC, FPGA, SRAM y DAC con buffers dedicados.
3. Rieles filtrados con ferritas para separar la parte analógica de la digital.
