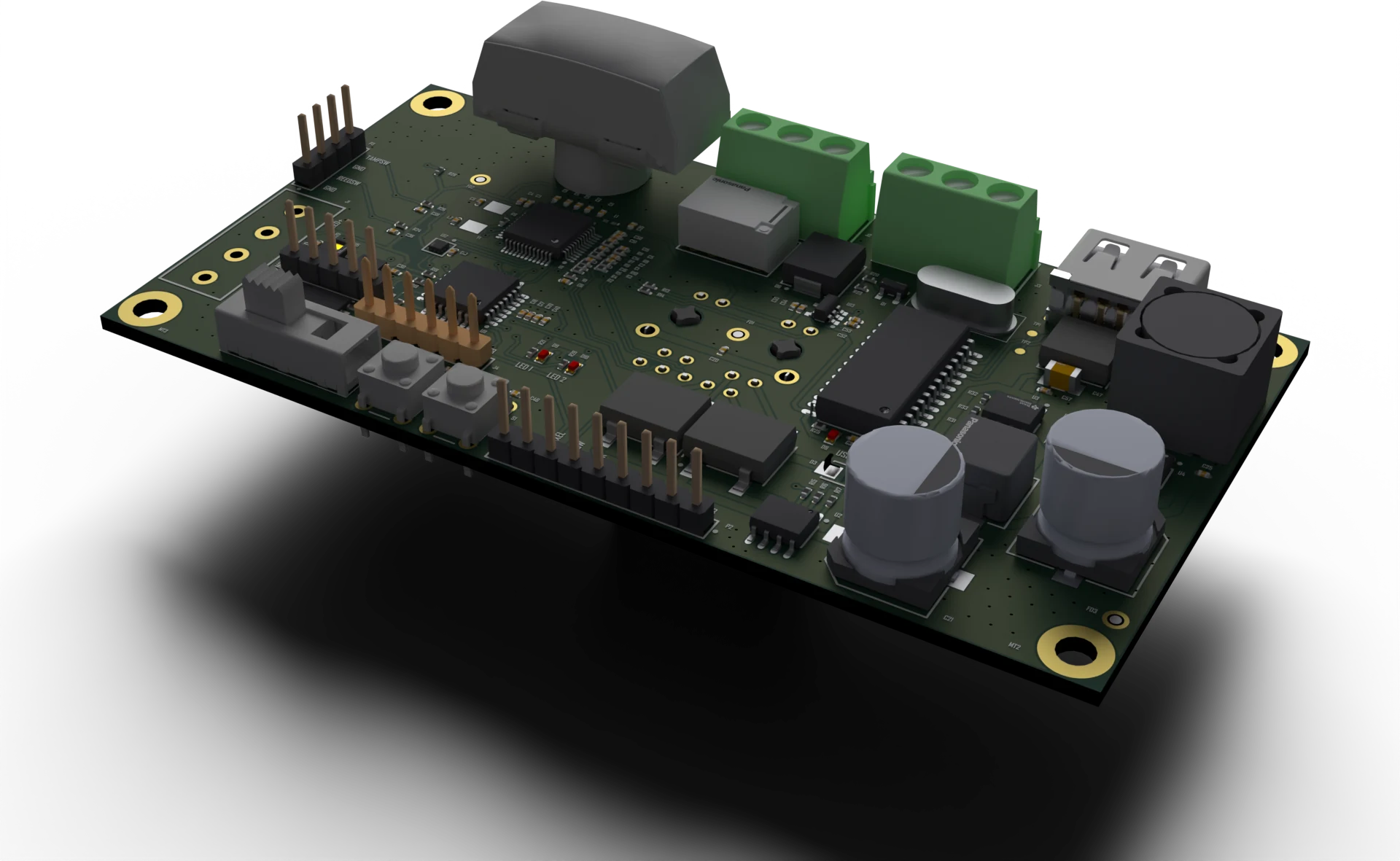

LOGGER Cargando modelo 3D… La vista 3D no está disponible en este dispositivo; se muestra la imagen.
Arrastra para girar · clic y rueda para acercar

Descripción

Tarjeta de control para sala de juntas que se alimenta y comunica por un solo cable Ethernet. Un STM32G0 con controlador Ethernet por hardware lee presencia y clima, conmuta cargas con un relevador y acepta memorias USB para actualización.

Retos de diseño resueltos

  1. Alimentación PoE (PD) con transformador y convertidor de entrada de alto voltaje.
  2. Ethernet por hardware y host USB para actualización en campo.

Componentes clave

TPS2377Controlador PoE PD
W5500Controlador Ethernet
STM32G0B0MCU principal
EKMC1605111 · HDC1080Presencia (PIR), humedad/temperatura
CH376SHost USB / sistema de archivos
LMR38010Convertidor buck de 80 V
