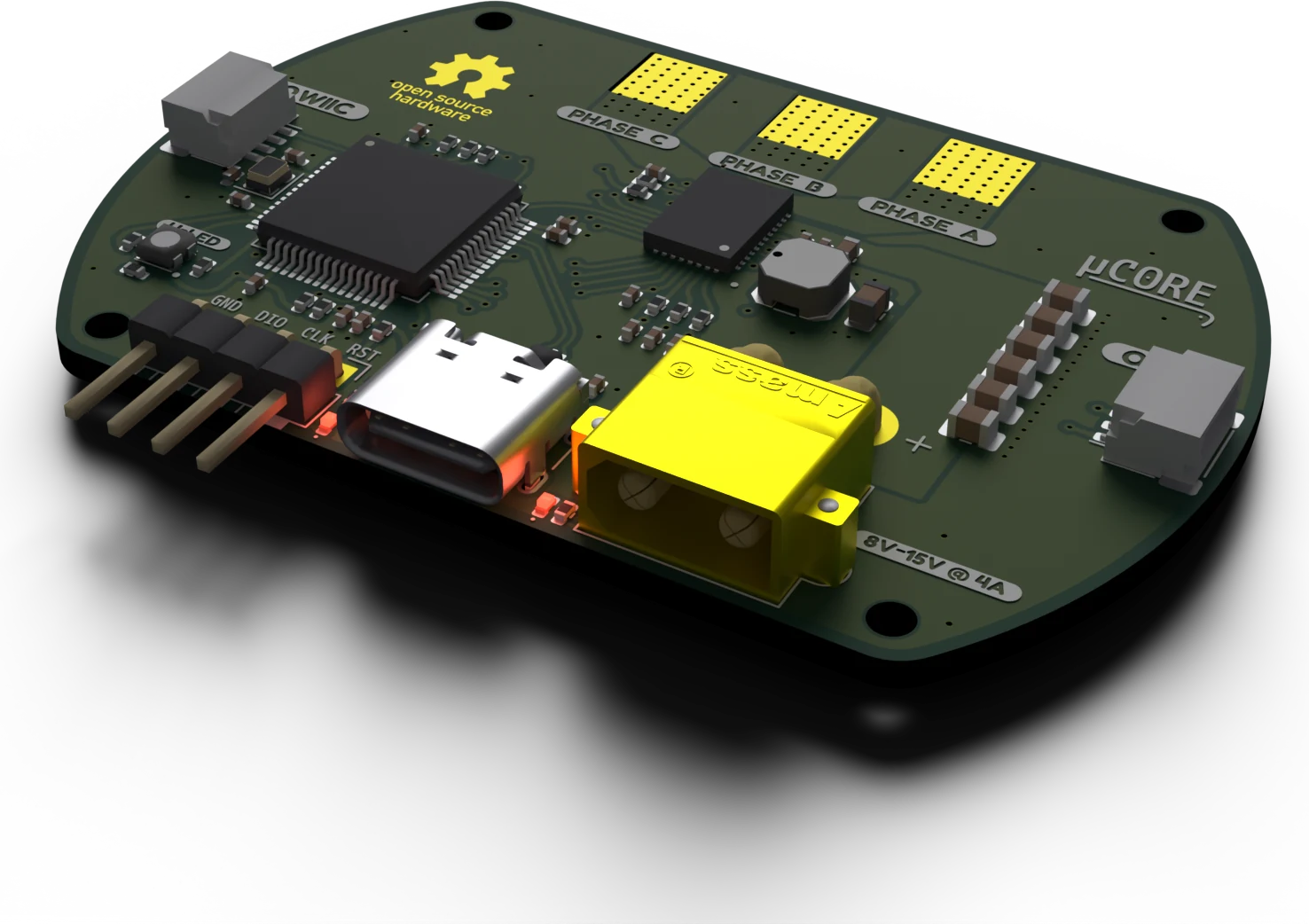

µCore FOC Cargando modelo 3D… La vista 3D no está disponible en este dispositivo; se muestra la imagen.
Arrastra para girar · clic y rueda para acercar

Descripción

Driver compacto para motores sin escobillas. Un STM32F405 ejecuta control por campo orientado (FOC) sobre una etapa trifásica integrada, con lectura de posición por encoder magnético y configuración por USB.

Retos de diseño resueltos

  1. Etapa trifásica y MCU en 4 capas con retorno de corriente separado.
  2. Encoder magnético de 14 bits para lazo de posición.

Componentes clave

STM32F405MCU de control
DRV8316RDriver trifásico integrado
AS5047DEncoder magnético
USBLC6-2Protección ESD USB
